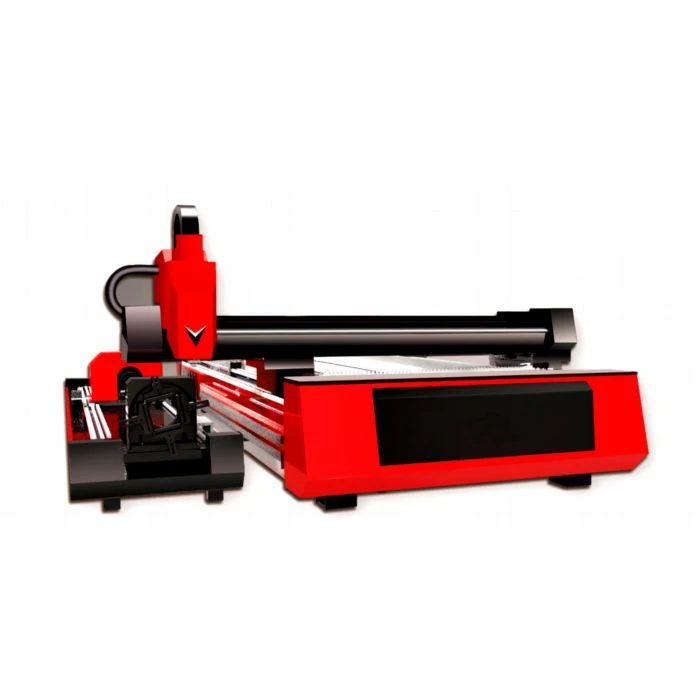

Laserskæremaskinsystemet består generelt af en lasergenerator, en (ekstern) stråletransmissionskomponent, et arbejdsbord (værktøjsmaskine), et mikrocomputer numerisk styreskab, en køler og en computer (hardware og software).
1) Maskinværktøjets vigtigste maskindel: maskindelen af laserskæremaskinen, den mekaniske del, der realiserer bevægelsen af X-, Y- og Z -akserne, herunder skærearbejdsplatformen. Det bruges til at placere det emne, der skal skæres, og kan flytte det korrekt og præcist i henhold til kontrolprogrammet, normalt drevet af en servomotor.
2) Lasergenerator: en enhed, der genererer en laserlyskilde. Med henblik på laserskæring, bortset fra nogle få gange, hvor YAG solid-state lasere bruges, bruger de fleste af dem CO2-gaslasere med højere elektrisk-optisk konverteringseffektivitet og højere udgangseffekt. Fordi laserskæring kræver høj strålekvalitet, kan ikke alle lasere bruges til skæring. Gauss-tilstanden er velegnet til mindre end 1500W, lavordens-kuldioxidlasere 100W-3000W og multimode over 3000W.
3) Ydre optisk sti: Brydende spejl, der bruges til at lede laseren i den nødvendige retning. For at forhindre, at strålebanen fungerer, skal alle spejle beskyttes med et beskyttelsesdæksel, og der skal indføres en ren beskyttelsesgas med positivt tryk for at beskytte linsen mod forurening. Et sæt linser med god ydeevne vil fokusere en stråle uden divergensvinkel til et uendeligt lille sted. Generelt bruges et objektiv med en brændvidde på 5,0 tommer. Den 7,5 tommer store linse bruges kun til tykke materialer> 12 mm.
4) Numerisk kontrolsystem: styr maskinværktøjet for at realisere bevægelsen af X, Y, Z -aksen og også styre laserens udgangseffekt.
5) Reguleret strømforsyning: forbundet mellem laseren, CNC -værktøjsmaskinen og strømforsyningssystemet. Spil hovedsageligt en rolle i at forhindre interferens fra eksterne strømnet.
6) Skærehoved: Det omfatter hovedsageligt dele som hulrum, fokuseringslinseholder, fokuseringslinse, kapacitiv sensor og hjælpegasdyse. Skærehovedets drivanordning bruges til at drive skærehovedet til at bevæge sig langs Z -aksen i henhold til programmet og består af en servomotor og en skrue eller gear og andre transmissionsdele.
7) Betjeningsbord: bruges til at styre arbejdsprocessen for hele skæreindretningen.
8) Vandkøler: bruges til at afkøle lasergeneratoren. En laser er en enhed, der konverterer elektrisk energi til lysenergi. For eksempel er konverteringshastigheden for en CO2 -gaslaser generelt 20%, og den resterende energi omdannes til varme. Kølevandet fjerner den overskydende varme for at holde lasergeneratoren normal. Køleren køler også den eksterne lysbanereflektor og fokuseringsspejl på værktøjsmaskinen for at sikre stabil stråleoverførselskvalitet og effektivt forhindre linsen i at blive deformeret eller ødelagt på grund af for høj temperatur.
9) Gasflasker: Inkluderet laserskæremaskine, der arbejder med gasflasker og hjælpegasflasker, der bruges til at supplere industrigassen til lasersvingning og levere hjælpegas til skærehovedet.
10) Luftkompressor, luftlagertank: Tilvejebring og opbevar trykluft.
11) Luftkøletørrer, filter: bruges til at levere ren og tør luft til lasergeneratoren og strålebanen for at holde stien og reflektoren fungerer normalt.
12) Ventilationsstøvopsamler: ekstraher røg og støv, der genereres under behandlingen, og udfør filtreringsbehandling, så udstødningen af udstødningsgasser opfylder miljøbeskyttelsesstandarderne.
13) Slagudladningsmaskine: fjern rester og rester, der genereres under behandlingen.
