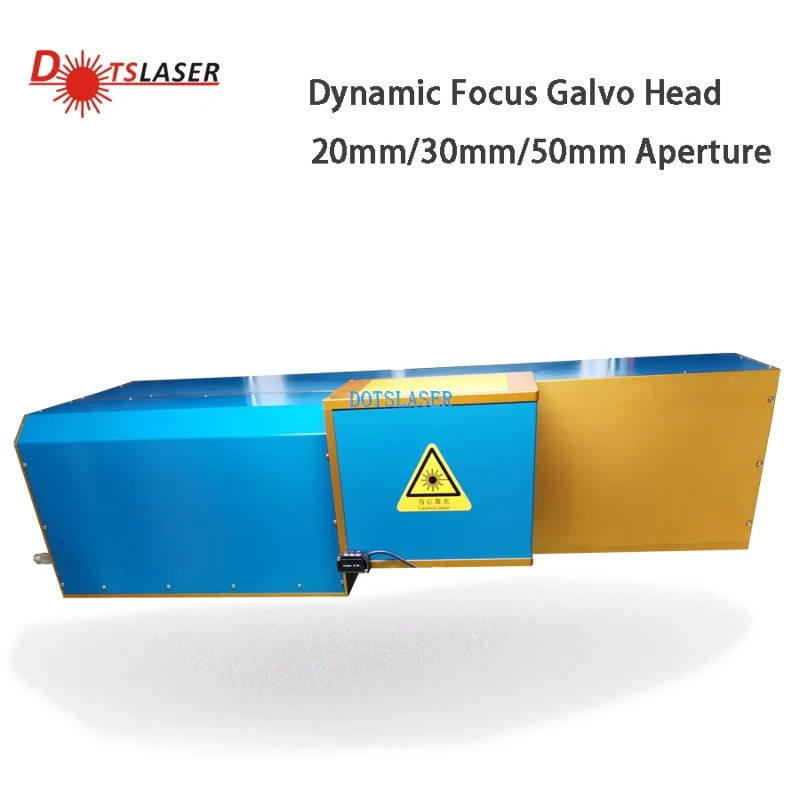

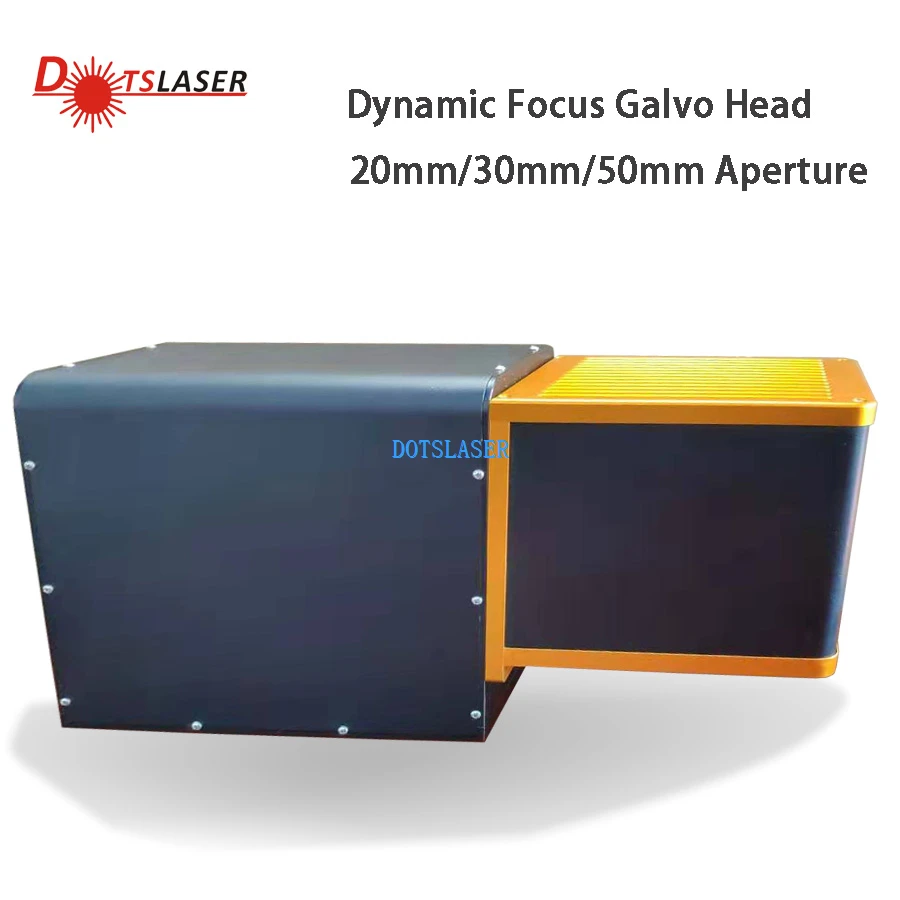

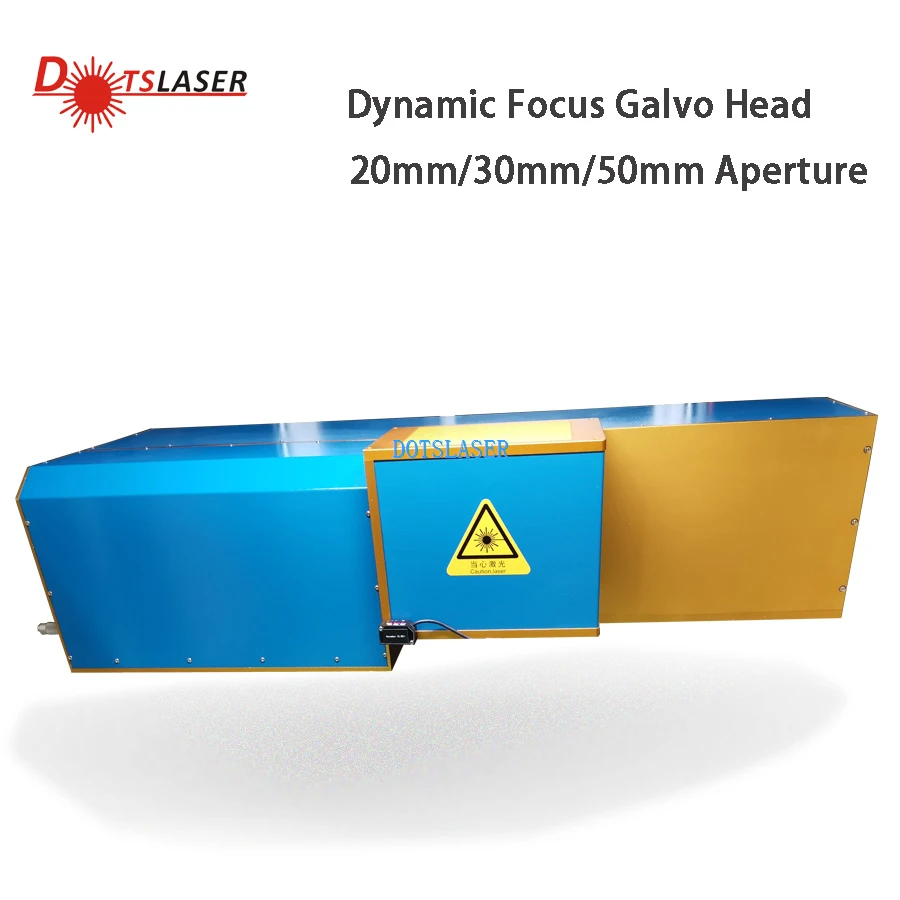

Co₂ laser scanningshoved
Co₂ laser scanningshoved
Produkter Beskrivelse
CO₂ Laser Scan Head, også kendt som en Galvo -scanner eller Galvanometer -scanner, er en nøglekomponent i CO₂ -lasermærknings- eller graveringssystemer. Det er ansvarlig for nøjagtigt at omdirigere laserstrålen på det materiale, der er indgraveret af hurtigt og præcist bevægende spejle. Disse scannere er specifikt designet til at arbejde med CO₂ -lasere, der ofte bruges til markering og graveringsmaterialer som træ, akryl, glas, papir, læder og mere.
CO₂ Laser Scan Heads består af følgende hovedkomponenter:
Galvanometermotorer
Disse motorer kontrollerer spejlepositionen ved at konvertere elektriske signaler til mekanisk bevægelse. Galvanometermotorer af høj kvalitet muliggør hurtige og præcise bevægelser, hvilket resulterer i hurtigere graveringshastigheder og forbedret nøjagtighed.
Spejle
Spejle i scanningshovedet er ansvarlige for at reflektere og dirigere laserstrålen på materialet. De skal være lavet af et materiale, der er meget reflekterende for CO₂ -laserbølgelængder, typisk med en guld- eller dielektrisk belægning, for at opretholde energiniveauet forbundet med CO₂ -lasere.
Linse
Objektivet inde i scanningshovedet er ansvarlig for nøjagtigt at fokusere laserstrålen på materialet, hvilket resulterer i rene og nøjagtige mærker eller graveringer. Denne teknologi gør det muligt for os at skabe smukke og indviklede design på en lang række materialer med lethed og præcision.
Kontrolelektronik
Kontrolelektronikken letter effektivt kommunikation mellem vitale komponenter i lasermærkningssystemet, såsom Galvo -scanneren, laserkilde og kontrolsoftware.
CO₂ Laser Scan Head har lav drift, høj positioneringsnøjagtighed og pålidelig og stabil drift med fremragende samlet ydelse. Det kan rumme linser med forskellige bølgelængder og effektniveauer og kan opfylde de fleste af applikationskravene, hvilket sikrer langsigtet systemstabilitet.
CO₂ -laserscanningshovedet gennemgår streng materialeinspektion og anvender en moden fremstillingsproces. Det oscillerende spejlsystem er en høj præcision og højhastighedsservo-kontrolsystem sammensat af et drivbræt og højhastigheds-oscillerende motor, hovedsageligt brugt til lasermærkning, laser intern gravering, scenebelysningskontrol, laserpunching og mere. Det kan prale af et justerbart markeringsområde, hurtig responstid, høj markeringshastighed og god tætningsydelse af den optiske sti. Artiklen skal opretholde en positiv tone og undgå negativt indhold.
Produkter Parametre
| Lasertype | 10600nm RF co2laserkilde |
| Arbejdsfelt | 300 × 300mm ~ 1200 × 1200mm |
| Input Beam Størrelse | 2,5 ~ 10 mm |
| X & Y -akser spejle åbningstørrelse | 20mm/30mm/50 mm |
| Linjemærkningshastighed | Mindre end eller lig med 8, 000 mm/s |
| Placeringshastighed | 1 00, 00mm/s |
| Skrivningshastighed | 125 billeder |
| Trin responstid (1% af fuld skala) | 940us |
| Trin responstid (10% af fuld skala) | 1500us |
| Sporingsfejltid | Mindre end eller lig med 440us |
| Fejl og præcision | Linearitet 99,9% |
| Gentagelighed (RMS) | ＜ 8μrad |
| Få fejl | ＜ 5Mrad |
| Nul offset | ＜ 5Mrad |
| Langvarig drift over 8 timer | ＜ 0. 5Mrad |
| Skala drift | ＜ 40 ppm/ grad |
| Nul drift | ＜ 15μrad/ grad |
| Emballageoplysninger | Eksporteret træsasse eller i henhold til dine krav |
| Garanti | 1 år |
| Eftersalgsservice leveres | Online support |
|
Kraft og signal
|
|
| Indgangsspænding | ± 24VDC |
| Bedømt strøm | 4A |
| Interfacesignal | |
| Digital | Xy 2-100 |
| Maskinerskanningsvinkel | ± 12,5 grad |
Når du vælger et CO₂ -laserskanningshoved, skal du overveje faktorer som scanningshastigheden, præcisionen og blændestørrelsen baseret på de specifikke krav i dit projekt. Derudover er kompatibilitet med dit lasersystem og kontrolsoftware afgørende for glat drift. Til sidst kan valg af et velrenommeret brand sikre kvalitet, pålidelighed og levetid for din co₂ -lasermærkning eller graveringssystem.
CO₂ Laserskanningshoved Det er et vigtigt komponenttilbehør af lasermærkningsmaskinen, som har egenskaberne ved høj effektivitet af kortlægning, god grafisk nøjagtighed og ingen forvrængning, hvilket i høj grad forbedrer kvaliteten og hastigheden af lasermærkning. Det opnår et nyt niveau af scanningshastighed og gentagen positioneringsnøjagtighed. Vi optimerer og bestiller alle optiske komponenter til at garantere de bedste fokuskvalitet og stabile procesparametre.
1. Kvalitetssikring og service efter salg
Udstyrets garantiperiode skal være 12 måneder, siden udstyret bruges af kunderne, installation og fejlfinding er afsluttet, og udstyret accepteres af den krav. DotSlaser lægger stor vægt på produktets servicearbejde efter salgsservicearbejde, når produktet først er leveret til brugeren, etablerede virksomheden straks brugeren efter salg af service og sporer regelmæssigt brugerens produktbrugsstatus, løsner og svarer alle Brugernes problemer, modtog brugerens meddelelsesoplysninger om udstyrssvigt, virksomhedens arbejdstagere kan give en hurtig respons inden for 2 timer. Hvis telefonvejledningen er vanskelig at fejlfinde, kan vores virksomheds tekniske personale ankomme til kundesite inden for 24 timer for at yde support.
2. installation og fejlsøgning
Før maskininstallation vil vores fabrik tilbyde dig en grundlæggende strukturinstallationsfil, det gode behov 2 ugers levering til dig der, ingeniører fra Dotslaser ankommer til dit websted og inspicerer maskinen igen. Comfirm alle betingelserne opfylder udstyrets installations- og idriftsættelseskrav, udstyret transporterer i tide. Installations- og idriftsættelsestiden for udstyret er omkring fem arbejdsdage, de første tre dage er forbundet til brugen af systemet, og systemet er operationelt efter serviceprojektet. Ingeniøren vil uddanne kvalificerede operatører i grundlæggende vedligeholdelsesprocedurer og generelle driftsegenskaber for udstyret i de næste to dage
3. service support
Hvis der har noget problem med nogen del af systemet i garantiperioden, er DotSlaser veluddannede serviceteknikere klar til at levere mobiltelefonopkald eller begynde på stedet, hvis maskinen har noget problem i garantiperioden, bedes du kontakte os direkte !
