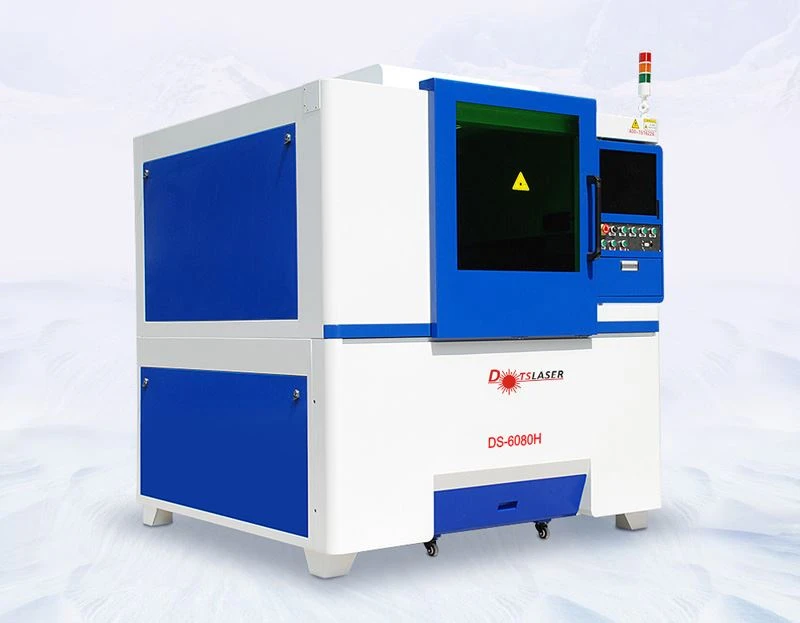

Laserskæring af printkort
Maksimal skæring 6 mm kobber og aluminium substrat.
Skærefelt er valgfrit.
Skæremateriale er bredt, inklusive messing, kobber, aluminium, rustfrit stål, PCB-plade osv.
Lasereffekt: 1000W-3000W

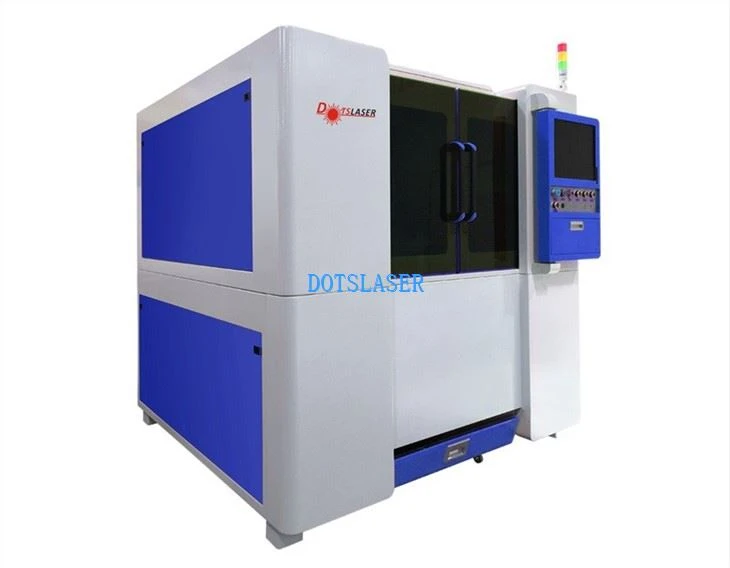

Laserskæring af printkort
Produktbeskrivelse
PCB Board Laser Cutting har en bred vifte af applikationer og kan behandle mange materialer såsom kobber, aluminium, rustfrit stål, jern, printplader og magnetiske materialer. Formatstørrelsen er valgfri, og længden kan tilpasses efter brugerens behandlingskrav. Skærehastigheden er hurtig, effekten er glat og flad, snittet har ingen mekanisk belastning, og det er glat og fladt uden skæregrater.

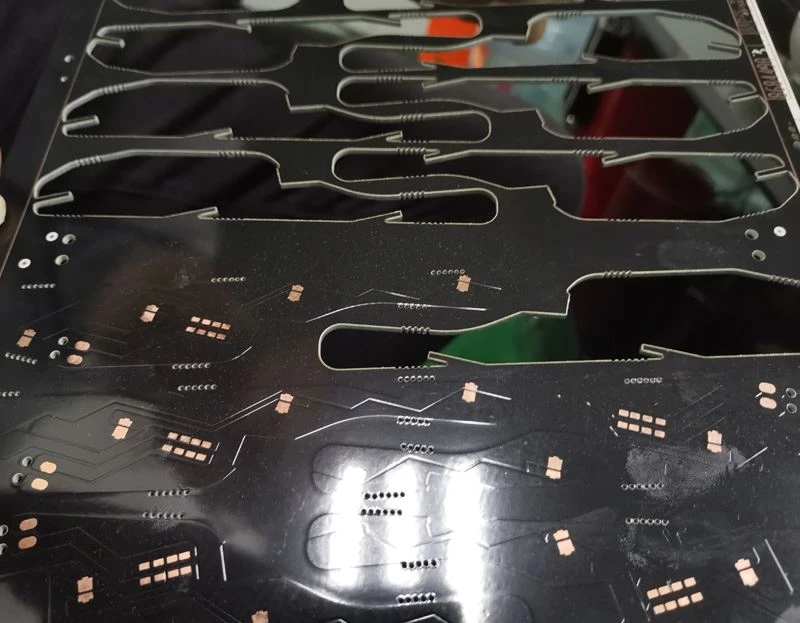

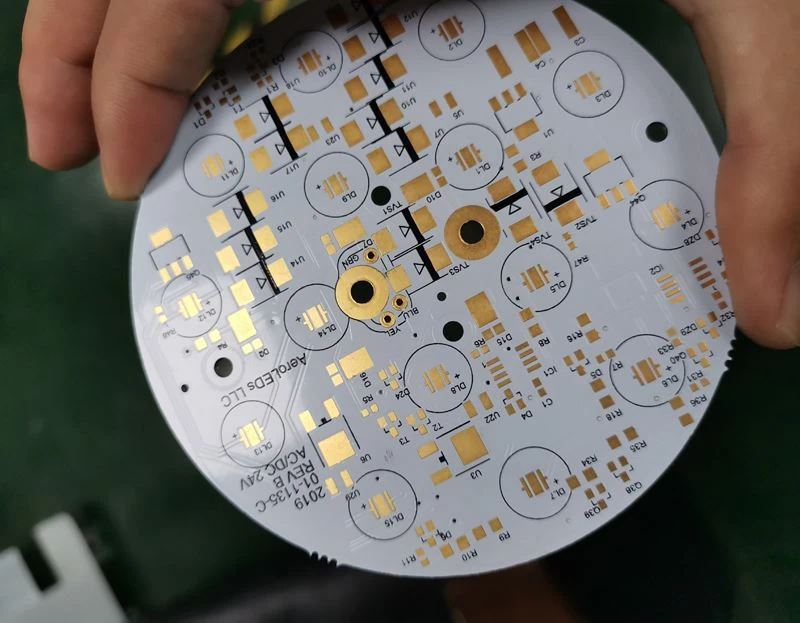

Lad os først se, hvordan man skærer PCB-kort, printkort, kobber- og aluminiumssubstratplader ved hjælp af et præcist laserskæresystem.
Funktioner og ydeevne
★ Marmorbund.
★ Fuldt lukket portal dobbelt drevstruktur.
★ Miljøbeskyttelse ventilationssystem.
★ Anti stærkt laserreflekterende fiberlasergenerator

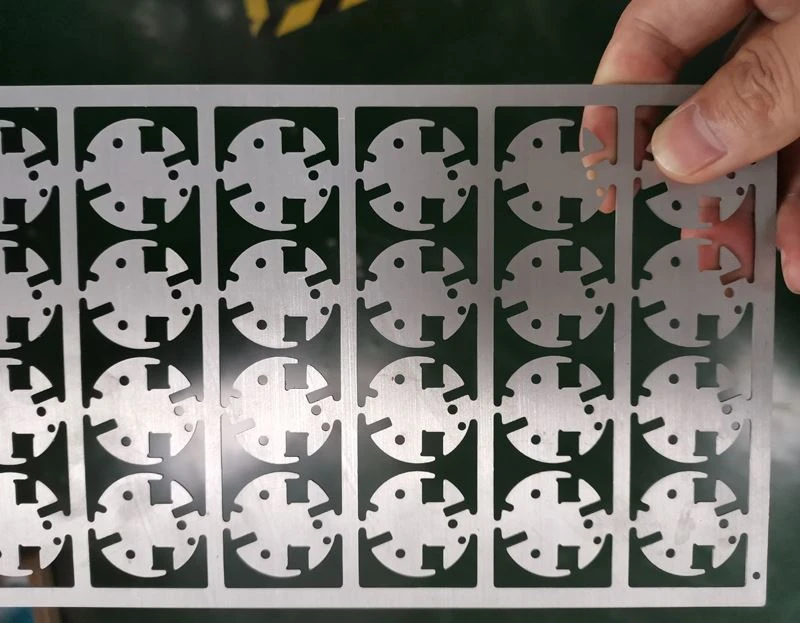

Skæring af kobber- og aluminiumssubstrat i lille format
★ Langsigtet batchstabil skæretykkelse på mindre end 6 mm, begrænse skæretykkelsen på 6 mm kobber- og aluminiumssubstrater;
★ Formatets størrelse er valgfri, og længden kan tilpasses efter brugerens behandlingskrav.
★ En bred vifte af forarbejdningsmaterialer, kan ikke kun behandle kobber, aluminium, men også behandle rustfrit stål, jern, PCB-plader, forskellige legeringer mv.
Teknisk parameter
| Model | DS-60680H |
| Laserkraft | 1000W/1500W/2000W/QCW750W |
| Laser bølgelængde | 1070±10nm |
| Skæreområde | 600mm * 800mm (andet område kan tilpasses) |
| Skærelinjebredde | 0.05~0.15 mm (afhænger af materialet) |
| Skæretykkelse | Mindre end eller lig med 3 mm/6 mm (aluminium, kobber) |
| Skærehastighed | 5000-20000mm/min(afhænger af materialet) |
| Skære nøjagtighed | ±0,02 mm |
| Skæring af lufttrykket | 1.2-2.8Mpa(Højtryk nitrogen anbefales) |
| Nominel strømforbrug | 10KW/18KW |
| Strømforsyning | AC220V/60A, 380V/40A |
| Køling | Vandkøling |
| Arbejdsmiljø | Ingen vibrationskilde, god ventilation, temperatur 10 ~ 38 grader |
| Dimension | L1820mm*B1750mm*H1950mm |
| Vægt | 1800 kg |
Kort introduktion af PCB Board Cut System
Smal skæresøm, lille pladedeformation
★ Laserskæring har en lille varmepåvirket zone og lille pladedeformation
★ Skæresøm: {{0}},05~0,15 mm
★ Laserskæringshastigheden er høj, og skæringen har ingen mekanisk belastning.
★ Høj behandlingsnøjagtighed, god repeterbarhed, ingen beskadigelse af materialets overflade ★ Nøjagtighed: ±0.02 mm

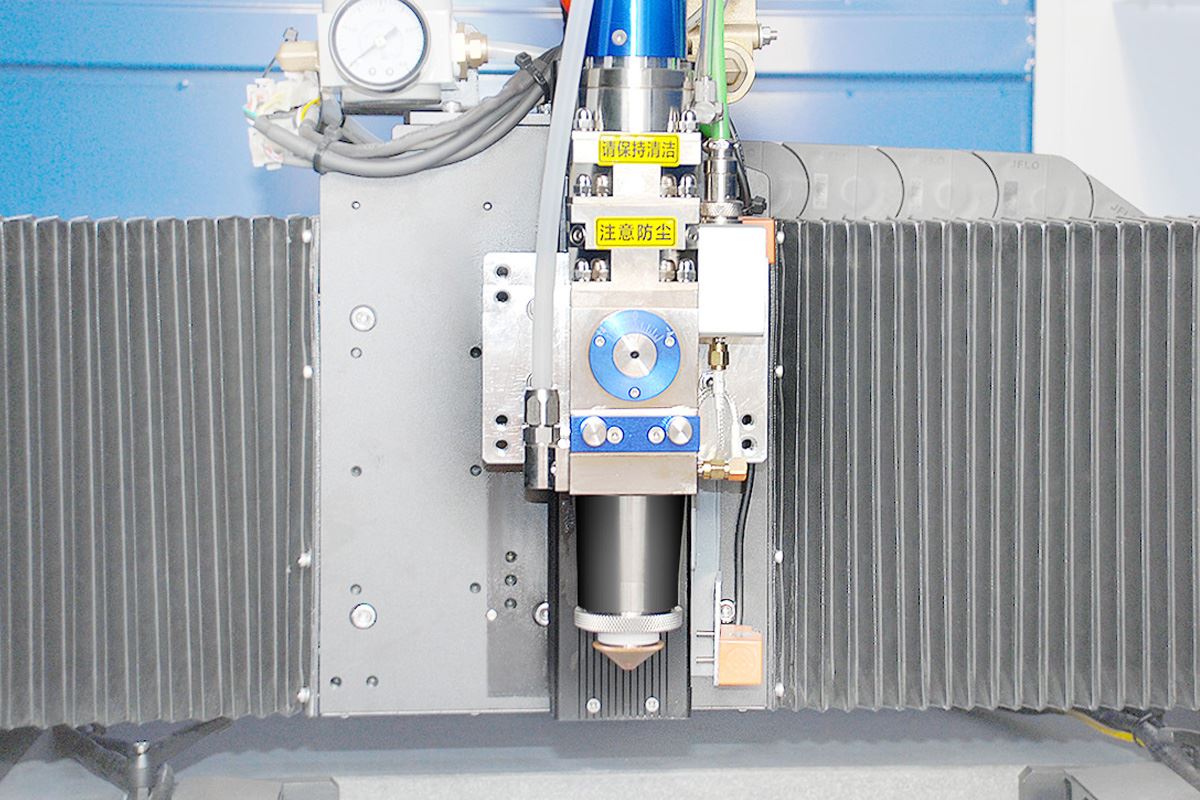

Skærevejen optimeres automatisk
★ Kompatibel med flere filformater, såsom DXF, GERBER.
Aktivt beskyttelsessystem
Antikollisionsbeskyttelse
★Skærehovedet og skærefladen holdes til enhver tid på sikker afstand. Samtidig har den en touch stop funktion for at mindske risikoen for kollision.
Intelligent rejsebeskyttelse
★ Detekterer automatisk rækkevidden af bevægelige dele, og når der er en unormalitet, vil systemet give følsom feedback og straks ordre om at stoppe, hvilket sikrer udstyrets sikkerhed.
System smart alarm.
★Selvkontrol af udstyr, unormal alarmvisning på hovedgrænsefladen, reducerer skjulte farer og forbedrer effektiviteten af undersøgelse af unormal udstyr.C
Kunden kommer til DOTSLASER'S fabrik
Forsendelse og pakke
