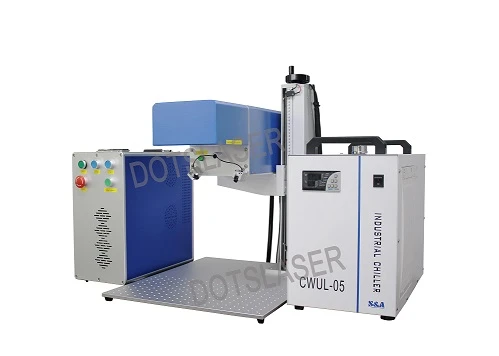

"DS-UV5" på 355nm uv-lasermaskinen består af en strømforsyning til laserkilde, kontrolkort, motordriver og galvanometer, et XYZ-akse galvanometersystem, et optisk system, et softwareoperativsystem, Z-aksestander og præcis placering af arbejdsbordet. Laserstråleoutputtet fra laserresonatoren ved en bølgelængde på 355 nm udvides derefter af stråleekspanderen, fokuseres automatisk af Z-akse galvanometeret og reflekteres derefter af X-akse, Y-akse galvanometer scanning system, som når ned til materialerne gennem den optiske fokuseringslinse. Under computerstyring oscillerer et galvanometer-scanningssystem hurtigt, som scanner laserstrålen i X- og Y-retningerne. Overfladen, som laserstrålen er fokuseret på, er markeret. Efter den kontinuerlige proces under computerstyring markeres forprogrammerede tegn og mønstre på overfladen af materialet.
Hovedparameter
| Model | DS-UV5 |
| Afmærkningsområde | 100x100 mm--180x180 mm |
| Min. linjebredde | 0,01 mm (ifølge materialet) |
| Minimum tegnstørrelse | 0,3 mm (afhængigt af materialet) |
| Laserkraft | 5W |
| Bølgelængde | 355 nm |
| Standard afmærkningsområde | 180x180 mm |
| Strømforsyning | Enkeltfaset 200-240 VAC 50/60 HZ |
| Køling | vandafkølet |
| Kernekomponenter | Laser kilde |
| Markeringsdybde | 0.01-2mm |
